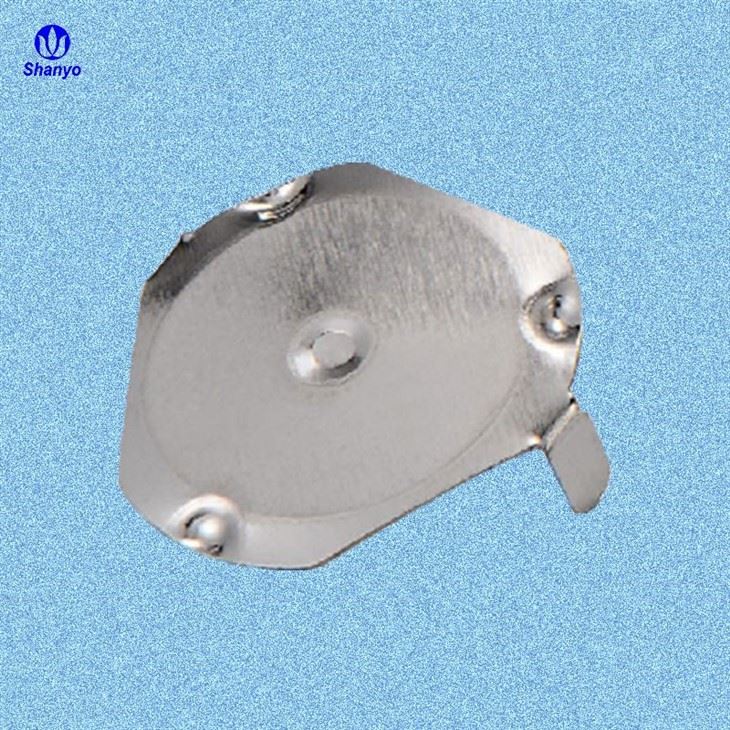

LT-serialas „Snap Dome“.

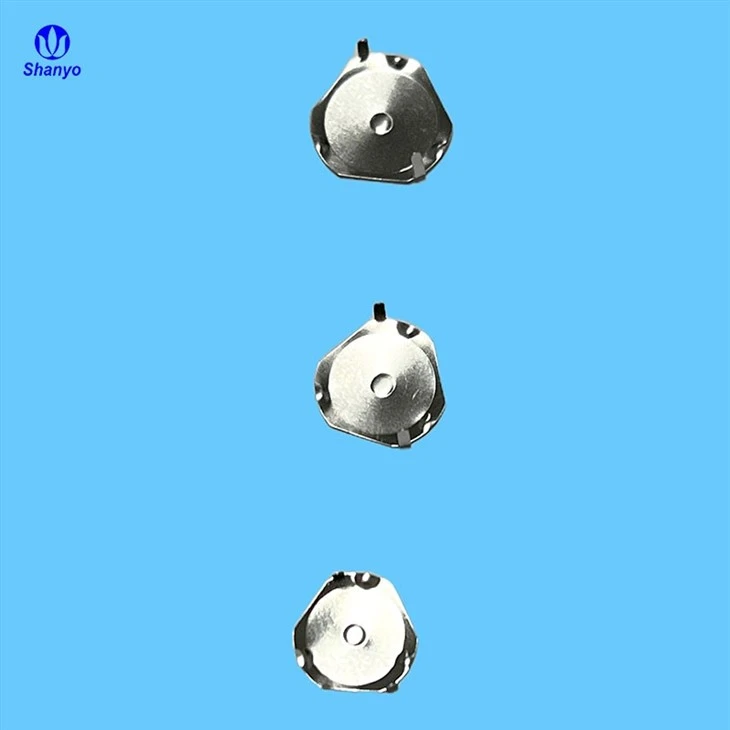

Nuotolinio valdymo pulteliai valdo viską nuo televizijos kanalų iki pramoninių mašinų. Kai mygtukas nustoja reaguoti, vartotojai spaudžia stipriau, manydami, kad tai padės. Tai daro retai. Už kiekvieno mygtuko yra aliečiamas metalinis kupolas, spragt{0}}veiksmo diskas, kuris sukuria arba nutraukia elektros grandinę. Kai šis kupolas sugenda, sugenda mygtukas. Supratimas, kas negerai, yra pirmasis žingsnis siekiant pataisyti nereaguojančius nuotolinio valdymo pultus ir sukurti patikimesnius produktus.

Šios penkios dažniausiai pasitaikančios metalinio kupolo problemos sukelia daugumą nuotolinio valdymo mygtukų gedimų: oksidacija ir korozija, nuovargis ir trūkčiojimo praradimas, dulkės ir šiukšlės, nesutapimas surinkimo metu ir PCB trinkelių susidėvėjimas. Kiekvienas iš jų turi specifinių simptomų ir konkrečių pataisymų, kurie atkuria funkciją arba informuoja apie pakeitimo sprendimus.

Toliau pateikiamuose skyriuose aprašomas kiekvienas gedimo būdas ir siūlomi praktiniai sprendimai.

Dėl kokių priežasčių nuotolinio valdymo pulto mygtukai nustoja veikti?

Nuotolinio valdymo mygtukai remiasi paprasta grandine: paspauskite mygtuką, deformuokite kupolą, uždarykite grandinę. Kai kuri nors dalis sulūžta, mygtukas neveikia. Pagrindinė priežastis beveik visada yra kupolo lygyje.

Elektros gedimas: kai kontaktas neįvyksta

Metalinis kupolas, kuris deformuojasi, bet neuždaro grandinės, turi kontakto problemą. Kupolas užsifiksuoja, bet elektros kelias tarp kupolo ir PCB padėklo užblokuotas. Paprastai tai rodo oksidaciją, užteršimą arba trinkelių paviršiaus degradaciją.

Mechaninis gedimas: kai kupolas praranda spragą

Jei kupolas nespaudžia arba jaučiasi purus, jis prarado mechaninį vientisumą. Mygtukų lytėjimo pojūtis priklauso nuo kupolo spragtelėjimo ir jo spyruoklinių savybių išlaikymo. Nuolatinė deformacija gali atsirasti dėl pasikartojančio ciklo, perkrovos ar prastos medžiagos kokybės.

Išoriniai trukdžiai

Pašalinės dalelės tarp kupolo ir PCB trinkelės neleidžia nuolat kontaktuoti. Net dulkių dėmė gali būti izoliatorius ir sukelti nutrūkstamą mygtuko reakciją arba visišką gedimą.

Oksidacija ir korozija: tylus metalo kupolo žudikas

Ant kupolo ir trinkelės paviršių susidaro oksidacijos sluoksnis, kuris apsaugo nuo elektrinio kontakto net tada, kai kupolas užsifiksuoja į tinkamą padėtį. Tai yra dažniausia gedimų priežastis drėgnoje aplinkoje arba jei įrenginiai nenaudojami ilgą laiką.

Deguonis ir drėgmė reaguoja su metaliniais paviršiais ir sudaro oksidus, kurie priešinasi srovės tekėjimui. Kalbant apie atsparumą oksidacijai, nerūdijančio plieno kupolai yra geresni nei anglinio plieno kupolai. Geriausia apsauga yra paauksuotos{2} PCB plokštės. Varinės trinkelės be dengimo korozijos ir greitai genda.

Kaip ištaisyti oksidaciją

Nuvalykite izopropilo alkoholiu.Nuimkite kupolą ir nuvalykite kupolo apačią bei PCB trinkelę 99 % izopropilo alkoholiu ant pūkelių{1}}nepūkuotu tamponu.

Pakeiskite stipriai surūdijusius kupolus.Jei ant paviršiaus matomos duobės arba pakitusi spalva, kupolas yra pasibaigęs.

Naujovinkite į auksu{0}}dengtus trinkelius.Auksas nesioksiduoja, todėl tai yra geriausias ilgalaikis{0}}kontaktinio patikimumo sprendimas.

Metalinio kupolo nuovargis: kai nepavyksta spustelėti

Dėl metalo nuovargio kupolai laikui bėgant netenka fiksavimo, todėl mygtukai tampa lygūs, negyvi. Tai pasirodo po šimtų tūkstančių paspaudimų.

Kiekvienas paspaudimas šiek tiek ištempia metalą. Pakartotinis įtempimas sukelia mikroskopinius įtrūkimus, kurie auga tol, kol kupolas nebegali grįžti į pradinę formą. Mygtukas vis tiek gali susisiekti, bet lytėjimas dingsta. Nuotolinio valdymo pultas su tyliais mygtukais be paspaudimų jaučiasi sugedęs, net jei jis vis tiek perduoda signalus.

Kaip ištaisyti nuovargio gedimą

Pakeiskite kupolą.Pavargusių kupolų taisyti negalima. Atskirai keičiami nuotolinio valdymo pultai su prieinamomis PCB.

Naudokite metalines kupolo matricas, kad būtų lengviau pakeisti.Visas lapas gali būti pakeistas vienu metu.

Pasirinkite aukštesnio{0}}ciklo kupolus.Kupolai, skirti nuo 1 iki 5 milijonų ciklų, tarnauja daug ilgiau intensyviai naudojant.

Dulkės ir šiukšlės: dažna, bet nepastebėta problema

Dulkių dalelės, įstrigusios tarp kupolo ir PCB padėklo, veikia kaip mikroskopiniai izoliatoriai, sukeldami protarpinį kontakto gedimą. Ši problema ypač paplitusi nuotolinio valdymo pultuose, naudojamuose dulkėtose dirbtuvėse, virtuvėse ar lauke.

Dalelė yra tarp kupolo krašto ir išorinio padėklo žiedo, neleidžiant srovei tekėti, kai kupolas užsifiksuoja. Vartotojai tai suvokia kaip mygtuką, kuris kartais veikia, bet ne kiti. Stipresnis spaudimas nepadeda ir gali pagreitinti kupolo nuovargį.

Kaip pašalinti su dulkėmis{0}}susijusius gedimus

Išpūskite šiukšles.Naudokite suslėgtą orą, kad išvalytumėte PCB ir kupolo sritį. Venkite liesti paviršių pirštais.

Sumontuokite apsauginę dangą.Užsandarintas membranos sluoksnis neleidžia dalelėms patekti į vidų ir leidžia mygtukui judėti iki galo.

Naudokite sandarius kupolo lakštų mazgus.Iš anksto{0}}surinkti lakštai su lipniais sandarikliais užtikrina geresnę apsaugą nuo dulkių nei atskiri kupolai.

Nesuderinimo ir surinkimo problemos

Netinkamai suderinti kupolai sukelia nenuoseklų lytėjimo atsaką, nes pavara nepatenka į kupolo centrą. Paprastai tai pasirodo iškart po surinkimo ar remonto.

Pavaros išlygiavimas

Pavara turi atsitrenkti į kupolo centrą, kad tinkamai užsifiksuotų. Ne-centriniai smūgiai sukelia šoninę apkrovą, kuri sumažina jausmą ir pagreitina nuovargį.

Kupolo išdėstymas

Surinkimo metu pasislenkantys kupolai sukuria negyvas vietas. Įprastos kupolinių jungiklių problemos dažnai gali būti siejamos su išdėstymo tikslumu. Rankomis-dėti kupolai sukelia žmogišką klaidą. Automatinis pasirinkimas-ir vieta{5}}pastebimai pagerina nuoseklumą.

Kaip ištaisyti nesuderinamumą

Iš naujo{0}}pasodinkite kupolą.Centruokite jį ant PCB trinkelių pincetu padidindami.

Patikrinkite pavaros mechanizmo išlygiavimą.Įsitikinkite, kad mygtuko kotelis liečiasi su kupolo centru.

Gamybai pereikite prie kupolinių masyvų.Lipnios{0}}nugarėlės matricos pašalina poslinkius surinkimo metu.

PCB trinkelių susidėvėjimo ir kontaktų problemos

Susidėvėję arba užterštos PCB trinkelės sukelia didelį kontaktinį atsparumą, kuris imituoja mirusius mygtukus. Šis gedimas vystosi palaipsniui ir jį lengva klaidingai diagnozuoti kaip kupolo problemą.

Auksinis padengimas yra labai plonas, o kupolo kontaktas jį nusidėvės pakartotinai naudojant, o apačioje bus nikelis arba varis. Pigūs pulteliai turi anglies, o ne metalines trinkeles ir greičiau susidėvi. Gamybos lydmetalio srauto likučiai sudaro varžinę plėvelę, kuri sustabdo srovės tekėjimą.

Kaip išspręsti PCB trinkelių problemas

Patikrinkite pagalvėles padidinus.Ieškokite nusidėvėjusių žiedų, spalvos pakitimų ar srauto likučių.

Nuvalykite srauto likučius izopropilo alkoholiu ir minkštu šepetėliu.Venkite agresyvaus šveitimo.

Pakeiskite PCB, jei trinkelė susidėvėjusi.Gamyboje nurodykite storesnį paauksavimą (0,3 µm ar daugiau) ir ENIG paviršiaus apdailą, kad padas tarnautų ilgiau.

Kaip diagnozuoti metalinio kupolo problemas

Sisteminė diagnostika išskiria kupolo, padėklo ar mazgo gedimą prieš keičiant dalis. Spėliojimai atima daug laiko{1}}ir sukelia pasikartojančias nesėkmes.

Skaitmeninio multimetro testavimas

Multimetras tęstinumo režimu greitai patvirtina kupolo funkciją. Patikrinkite dvi PCB plokštes, kurias sujungia kupolas. Paspauskite kupolą ne-laidiu įrankiu. Jei multimetras patikimai pypsi, kupolas ir trinkelės yra geros. Nenuoseklus pyptelėjimas rodo užteršimą. Nėra pyptelėjimo reiškia, kad kupolas nesiliečia arba sugedo PCB pėdsakas.

Prevencinės priemonės ir ilgalaikiai{0}} pataisymai

Prevencija kainuoja pigiau nei remontas. Ištaisius metalinio kupolo gedimo priežastis projektavimo metu išvengiama grąžinimo į lauką ir vartotojų skundų.

Dizaino pasirinkimas, kuris sumažina gedimų skaičių

Paauksuotos{0}}PCB plokštės.Auksas pašalina oksidacijos riziką ir palaiko mažą atsparumą kontaktui.

Sandarus korpuso dizainas.Tarpikliai ir lipni sandarikliai apsaugo nuo drėgmės ir dulkių.

Tinkamas kupolo pasirinkimas.Suderinkite medžiagą, jėgą ir ciklo įvertinimą pagal numatomą eksploatavimo laiką ir aplinką.

Automatizuotas surinkimas.Kamera{0}}pagrįstos sistemos prieš sandarindamos patikrina kupolo padėties tikslumą.

Esamų nuotolinio valdymo pultų priežiūros patarimai

Periodiškai valykite.Kas dvejus metus atidarykite nuotolinio valdymo pultą dulkėtoje arba drėgnoje aplinkoje ir nuvalykite kontaktinius paviršius izopropilo alkoholiu.

Pakeiskite kupolo matricas kaip vienetą.Jei sugedo daugiau nei trys mygtukai, pakeiskite visą lapą.

Tinkamai laikyti.Laikykite nuotolinio valdymo pultus sausoje,{0}}nedulkėtoje vietoje. Ekstremalios temperatūros pagreitina medžiagų degradaciją.

DUK

Ar galiu pakeisti atskirus metalinius nuotolinio valdymo pulto kupolus?

Taip, jei nuotolinio valdymo pultas naudoja atskirai išdėstytus kupolus. Pincetu pakelkite seną kupolą, nesubraižydami PCB trinkelės. Centruokite naują kupolą ir patikrinkite, ar jis tinkamai užsifiksuoja. Lipnioms kupolų matricoms praktiškiau pakeisti visą lakštą.

Kiek laiko turėtų tarnauti metaliniai kupolo jungikliai įprastame nuotolinio valdymo pulte?

Tinkamai nurodytas metalinis kupolas ant paauksuoto{0}} PCB padėklo atlaiko 500 000–1 000 000 presavimo ciklų, maždaug nuo penkerių iki dešimties kasdienio naudojimo metų. Aukštesnės-klasės kupolai, skirti 5 milijonams ciklų, gali tarnauti visą gaminio naudojimo laiką. Drėgmė, dulkės ir kraštutinės temperatūros gali sumažinti ciklo trukmę per pusę.

Dėl ko metalinis kupolas spragteli, bet neuždaro grandinės?

Paprastai tai yra oksidacija arba užteršimas. Kupolas deformuojasi mechaniškai, tačiau izoliacinis sluoksnis ant kontaktinių paviršių neleidžia tekėti srovei. Išvalykite kupolo apačią ir PCB padą izopropilo alkoholiu. Jei problema išlieka, patikrinkite, ar nesusidėvėjusi trinkelių danga arba nepažeistas kupolo kontaktinio krašto paviršius.
